弯管流量计结构图：

产品简介：

Wg系列弯管流量计是经过数十年研究而推出的新型流量仪表。可使用在电力、热力、冶金、钢铁、石油、化工、机械、纺织、造纸、制药、食品加工、公用事业等部门液体、气体和蒸汽的流量测量。



特点：

弯管流量计可耐高压，可在潮湿、粉尘、振动等不同恶劣的环境中工作。

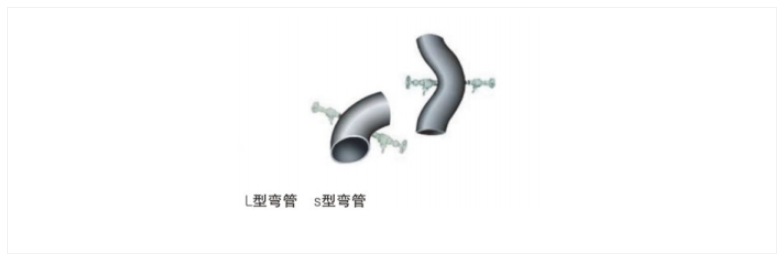

传感器无元件，无附加阻力损失，能耗低，符合节能环保要求; L型弯管 s型弯管

结构简单，安装方便，维护量小，足一种理想的流量测量仪表。

测量介质较全，包括液体(热水、冷水、油、液氨以及其他液体)、气体(高炉煤气、焦炉煤气、氧气、空气、乙炔、硫化氢等)与蒸汽。

测量口径DNI 5~2000，管道转弯处及直管道上均能安装，安装直管段要求低，前5D,后2D。

测量流速范围宽，适用于管道内流速为0.3~ 12m/s (液体介质)和3 ~ 160m/s(气体与蒸汽介质)。

测量精度可达0.5~ 1.5级，重复性为0.2%。

一体弯管流量计，采用电路设计，功能较强，微功耗，大屏幕液晶屏显示流量信息，存贮器确定数据安全。

一体化弯管流量计系统，可以使用电池供电与外24VDC供电，输出4~ 20mA，脉冲信号，有Hart协议。
