动差靶式流量计
DBL型动差靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其较优异的特点,结合新型传感器和现代数字等面研制、开发而成的新型动差靶式流量计。

产品特点

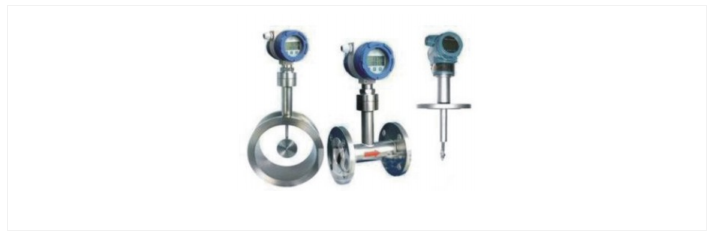

动差靶式流量计展示图:




概述:

DBL型动差靶式流量计是在传统靶式流量计测量原理的基础上,充分利用其较优异的特点,结合新型传感器和现代数字等面研制、开发而成的新型动差靶式流量计。它既具有传统靶式、孔板、涡街等流量计无可动部件的特点。同时又具有与容积式流量计相媲美的测量精度,加之其特有的抗干扰、抗杂质性能,轻便的优点,使用于石油、化工、能源、食品、水利等各个领域。


产品特点:

适用于不同管径:中15~ 2000mm到较大;

适用于高低温介质:-196C ~ +450C。能测量常温、高温、低温工况下的液体、气体、蒸气,粘稠介质及流体介质的流量

灵敏度高,能测量较小流量,其可测量低流速为0.08m/s;

适用于高压力工况:0~ 42Mpa;

无可动部件,确度高;

重复性好,一般为0.1~0.8%,测量较快;

压损小,为标准孔板的1/2△P左右;

计量正确,精度高,总量测量可达0.2%;

测量范围宽:大测量范围可达1: 30;

工况下,肮、粘、稠不影响计量精度;

正确测量:10/h到变大;

抗振抗电磁干扰好,就可干式标定,又可砝码挂重法;

安装简单方便,较易维护;

本体材质:碳钢, 304,316,316L;

供电方式: 4~ 20mA锂电池; 24VDC电源;双电源: 3.6V锂电池+24VDC电源;

输出方式: 4~ 20mA、RS485/RS232、 脉冲、0~ 10V、哈特协议,无纸记录仪;

远程抄表:卫星定位等;

防护等级:IP65; IP67;

防爆等级:本安型ExiallCT4;隔爆型ExdIIBT4;



主要技术参数:

测量范围:0- 400t/h

精度等级:0.5%FS 1 .0%FS 2.0%FS

输出信号:4~20mA二线制输出与流量成线性关系

供电电压:12 ~ 36VDC

公称压力:1.6、 2.5、 4.0、6.4MPa

环境温度:-30C ~ 60°

介质温度:普通型≤100C(无散热片)

高温型≤400C(带散热片)

电缆接口:M20x 1.5(内螺纹)

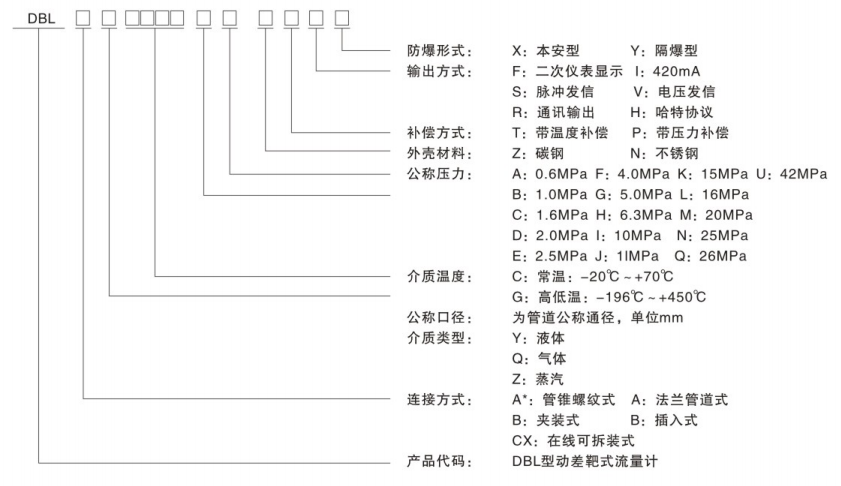

产品分类形式及型号说明:

(1)类别:液体流量计:常温及高低温

气体流量计:普通常温及高低温

蒸汽流量计:饱和蒸汽及过热蒸汽

防护等级:IP65

负载特性:zui大负载电阻=50*(电源电压-12)=600日@24V

报警输出:集电极开路形式,zui大输入电流100mA, .

zui大开关电压30VDC,带有偏差带控制

脉冲输出:zui小脉宽50ms,可双路输出zui大累积流

量显示值50000单位,自动复位

阻尼时间:1 ~ 100秒任意可调

防爆形式、防爆标志、防爆合格证编号

(2)形式及相应规格:

液体流量计:常温及高低温

气体流量计:普通常温及高低温

蒸汽流量计:饱和蒸汽及过热蒸汽
